Hansheng Automation je výrobce specializující se na výrobu přesných reduktorů a přesných dílů. V oblasti přesných reduktorů zajišťujeme především čtyři druhy výroby reduktorů. Jsme schopni poskytnout globálním zákazníkům čtyři hlavní produkty přesných reduktorů: Cam Indexer, Dutý rotační stůl, Planetární převodovka a Harmonic Drive, stejně jako některé podpůrné služby pro přesné díly (služba přesného zpracování ozubení, služba CNC obrábění).

Při obrábění, zejména při operacích vrtání a řezání závitů, má indexovací stůl přírubového typu pro vrtací stroj na řezání závitů specifickou hodnotu. Skládá se z mechanismu přesného indexování a přírubové{1}}strukturované tabulky. Jeho účelem je poskytnout vrtacím závitořezným strojům přesné úhlové polohování a indexování tak, aby bylo možné obrobek zpracovávat pod různými úhly, čímž se výrazně zlepšuje flexibilita a rozmanitost zpracování.

V situacích vyžadujících více{0}}směrové vrtání nebo řezání závitů u kulatých obrobků, například přírubový indexovací stůl pro vrtací závitořez může přesně otáčet obrobky do určeného úhlu, čímž je zaručena přesnost polohy obrábění. Klíčem ke zvýšení efektivity a kvality obrábění je tento nástroj jako „chytrý otočný stůl“ pro vrtačky a závitořezné stroje, který poskytuje nové možnosti procesu obrábění.

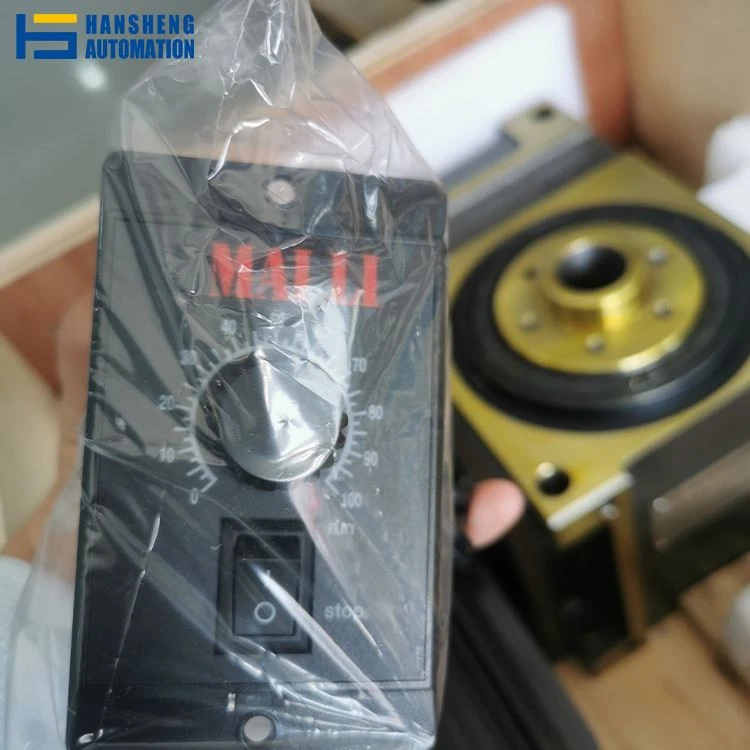

indexing-table-for-drilling-tapping-machine

Pod principem činnosti je sada přesných mechanických převodových systémů. Obvykle je poháněn motorem, rotační činnost motoru je přeměněna na přesný indexovací pohyb pracovního stolu prostřednictvím sekvence ozubených kol, vaček nebo šnekových převodů a dalších součástí převodovky. Obsluha může zadat potřebnou hodnotu úhlu prostřednictvím řídicího systému, když má být obrobek zpracován pod různými úhly; převodový mechanismus uvnitř zařízení přesně otočí stůl v závislosti na pokynu pro změnu obrobku do odpovídající polohy.

Například při obrábění kotouče, který musí být vrtán v šesti stejných sekcích, může indexovací stůl pro vrtací závitořez rychle a přesně otočit stůl o 60 stupňů najednou, čímž je zaručeno, že každé místo vrtání je rovnoměrně rozloženo s nejmenší chybou. Toto přesné indexování zaručuje přesné vrtání a závitování, čímž zvyšuje kvalitu výsledku.

Mnoho prvků při výrobě automobilových komponent musí být vrtáno a závitováno. Například důležité součásti, jako jsou bloky motoru a skříně převodovky, závisí na velmi vysoké efektivitě a přesnosti zpracování otvorů. Zaručuje, že každý komponent splňuje vysoká kritéria kvality, a tím zajišťuje výkon a bezpečnost vozidla, čímž splňuje požadavky na velkosériovou, vysoce{3}}precizní výrobu automobilového výrobního sektoru.

Žádná forma mechanického zařízení nemůže být vyrobena bez techniky vrtání a řezání závitů; typ příruby Ve strojírenské výrobě jsou indexovací stoly pro vrtací závitořezné stroje široce používány, aby umožnily podnikům zvýšit efektivitu výroby, snížit míru zmetkovitosti a zlepšit konkurenceschopnost zboží zpracováním všech druhů komplikovaných forem součástí. Může být poměrně významné, zda se jedná o zpracování velkého strojního zařízení nebo o malé mechanické části.

Zatímco součásti elektronických zařízení jsou obvykle malé, standardy přesnosti obrábění jsou poměrně vysoké. Zpracování dílů, přírubový typ Indexovací stůl pro vrtací závitořez může přesně dokončit úkoly vrtání a závitování, aby byla zajištěna instalace elektronických součástek v přesné poloze, aby se chránil výkon a stabilita elektronického zařízení. Mobilní telefony, počítače a další produkty jsou vyráběny pomocí takových technologií.

Otázka: Co je indexovací stůl vrtačky a závitořezu? Jaký je hlavní rozdíl mezi ním a běžným indexovacím stolem obráběcích strojů?

Odpověď: Toto je přesné polohovací zařízení navržené speciálně pro scénáře vrtání a závitování. Skládá se z pracovního stolu s přírubovou konstrukcí a přesného indexovacího mechanismu. Jeho hlavní funkcí je přimět obrobek tak, aby se přesně otáčel pod předem nastaveným úhlem, aby se dosáhlo „jednoho{2}}upnutí, více{3}}úhlového vrtání/řezání závitů“.
Rozdíl od běžného indexovacího stolu obráběcího stroje je „cílené přizpůsobení“: běžný model se zaměřuje na obecné polohování otáčení, zatímco jeho přírubová struktura je vhodnější pro rozhraní pracovního stolu vrtačky a závitořezu a přesnost indexování a návrh zatížení jsou speciálně přizpůsobeny rázové síle vrtání / závitování (jako je zamezení úhlové odchylky způsobené vibracemi během řezání závitů), což je vhodnější pro scénáře vysoko{0}}frekvence a{1}}přesného zpracování děr.

Otázka: Dojde po vícenásobném indexování k nahromadění chyb? Jak zajistit přesnost dlouhodobého-používání?

Odpověď: Vysoce-kvalitní produkty mohou účinně kontrolovat hromadění chyb prostřednictvím návrhu a dlouhodobá záruka přesnosti- závisí na třech bodech:
Mechanické předpětí: Součásti převodovky (ozubená kola, šneková kola) mají strukturu předpětí, aby se odstranily mezery a zabránilo se „hromadění chyb při každém otočení“;
Odolnost materiálu proti opotřebení: Součásti jádra (vačky, válečky, ozubená kola) jsou vyrobeny z vysokopevnostních slitin (jako je 40CrNiMoA) a tvrdost dosahuje po tepelném zpracování HRC58-62. Ztráta opotřebení při dlouhodobém používání je menší nebo rovna 0,001 mm/1000 dílků;
Pravidelná kalibrace: Úhlovou chybu se doporučuje kalibrovat jednou ročně laserovým interferometrem (chyba bude obvykle kontrolována do ±20 sekund a při překročení limitu ji lze korigovat jemným-doladěním).

Otázka: Jaké jsou rozdíly v požadavcích elektronického průmyslu (malé díly) a automobilového průmyslu (velké díly)? Na jaké parametry se při výběru zaměřit?

Odpověď: Hlavními požadavky elektronického průmyslu (jako je vrtání otvorů do krytů mobilních telefonů) jsou malé obrobky, extrémně vysoká přesnost a vysoká rychlost; jeho výběr se proto zaměřuje na malou velikost příruby (100-160 mm), vysokou přesnost indexování a pohon s nízkou setrvačností (rychlý start a stop).
Hlavními požadavky automobilového průmyslu (jako je řezání závitů válců motoru) jsou těžké obrobky, vysoká odolnost proti nárazu a střední rychlost indexování; její výběr se proto zaměřuje na velké rozměry příruby (200-300 mm), vysokou nosnost (axiální zatížení větší nebo rovné 1000 N) a vysoce pevné komponenty převodovky (odolnost proti nárazu a opotřebení).
