Hansheng Automation (Dongguan) Co., Ltd. je jedním z nejzkušenějších výrobců a dodavatelů ozubených hřebenů na zakázku v Číně. Pokud se chystáte na velkoobchodní velkoobjemové velkoobjemové,{3}}efektivní vlastní ozubené hřebeny vyrobené v Číně, získáte ceník a nabídku z naší továrny. K dispozici jsou také přizpůsobené služby a služby OEM a ODM.

Popis produktů

Ve společnosti Hansheng nabízíme vlastní ozubené stojany, které splňují nejnáročnější požadavky na lineární převody. Na rozdíl od standardních--policových komponentů jsou naše stojany vyrobeny na míru-na míru vašim konkrétním konstrukčním souborům. Ať už požadujete miniaturní stojan s mikronovými -tolerancemi na úrovni optických přístrojů, nebo -výkonný integrovaný stojan{7}}a{8}}odlitek lůžka pro průmyslové stroje, máme k dispozici-vlastní možnosti, které vám můžeme dodat. Kombinujeme pokročilé CNC frézování (±0,005 mm), drátové EDM a velkoplošné lití, abychom zajistili, že váš systém lineárního pohybu dosáhne stejné spolehlivosti jako vaše rotační součásti.

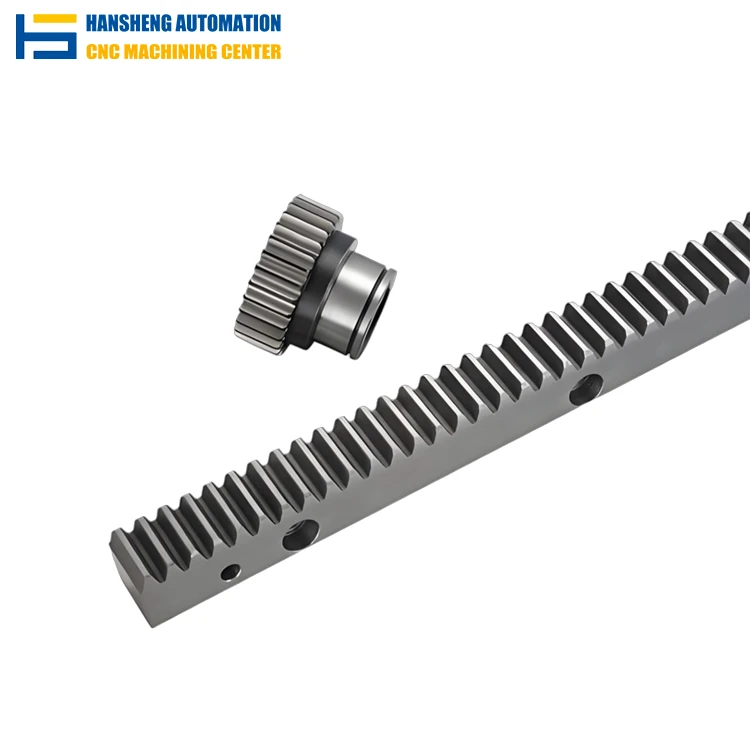

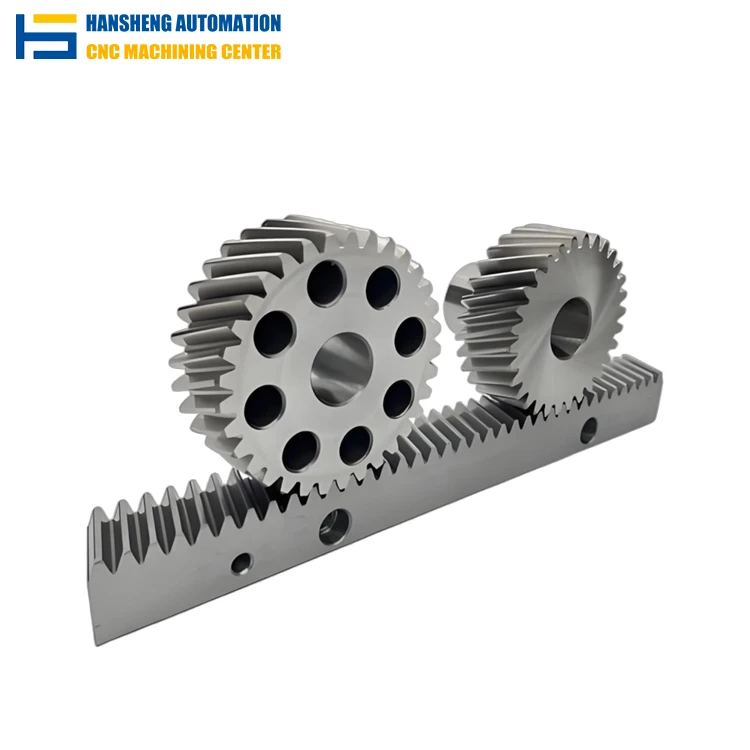

custom gear racks

Technické specifikace (matice přizpůsobení)

Vyrábíme přísně podle výkresů klienta. Níže jsou uvedeny rozsahy schopností na základě vybavení našeho zařízení.

Parametr	Specifikace / Schopnost
Typy stojanů	Rovný zub (Spur), spirálový zub, kulatý hřeben, integrovaný odlévací hřeben
Rozsah modulů	Modul 0.1 – 5.0 (k dispozici standardní a speciální hřiště)
Přesný stupeň	DIN / ISO třída 6 – 10 (frézováno); Stupeň 5 (přesné broušení/řezání drátem)
Maximální délka (jeden kus)	Frézování/obrábění: až 2 000 mm (přes 2 100 mm horizontální MC) Odlévání: až 3 800 mm (přes lití do písku/ztracené pěny)
Tolerance obrábění	±0,005 mm (přesné frézování/broušení)
Standardní materiály	uhlíková ocel (C45), legovaná ocel (42CrMo), nerezová ocel (304/316), nylon/POM, litina (HT200/250 pro integrované postele)
Úhel tlaku	20 stupňů (standardní), 14,5 stupně nebo vlastní úhly na výkres
Úhel šroubovice	19 stupňů 31' 42" (standardní) nebo vlastní levá/pravá ruka
Hmotnost a zatížení	Přizpůsobitelné. Od lehkého<100g to heavy-duty casting >1 tuna
Povrchová úprava	Broušený, frézovaný nebo super{0}}zrcadlový povrch (Ra 0,2)

Naše základní možnosti přizpůsobení

Vysoce přesné CNC frézování-
S využitím našich horizontálních obráběcích center (max. 2100x1060 mm) a vertikálních obráběcích center frézujeme ozubení s výjimečnou přesností stoupání. Naše tolerance obrábění ±0,005 mm zajišťuje hladký záběr a snížené vibrace.

Komplexní obrábění profilů
Pro kalenou ocel nebo složité profily zubů, kde tradiční řezání selhává, používáme náš Seibu Wire Electric Discharge Machine (WEDM) M50B. To nám umožňuje vyrábět prototypy nebo vysoce přesné -stojany s nulovým mechanickým namáháním během řezání.

vysoce přizpůsobené
Hansheng má rozsáhlé zkušenosti s přizpůsobením ozubených hřebenů. Vyrobíme podle návrhu a tolerancí vašich výkresů, aby vyhovovaly vašemu scénáři aplikace. Vítejte v designu na míru.

robustní a odolný
Na výrobku provedeme odborné tepelné zpracování a povrchovou úpravu. Například indukční kalení ke zlepšení odolnosti stojanu proti opotřebení nebo zvýšení nosnosti stojanu- nitridací. To výrazně zvyšuje odolnost stojanu.

Tepelné zpracování a povrchové zpracování

Nabízíme komplexní následné{0}}zpracování, abychom zajistili odolnost a životnost.

Tepelné zpracování	popis
Indukční kalení	Kalení pouze povrchu zubu (HRC 50-55), aby odolalo opotřebení při zachování pevnosti jádra.
Nauhličování a kalení	Hluboké vytvrzení pro maximální{0}}nosnost.
Nitridace	Pro vysokou tvrdost povrchu a odolnost proti korozi s minimálním zkreslením.
Žíhání/Normalizace	Nezbytné pro naše litinové regály pro zmírnění vnitřního napětí.
Povrchová úprava	Černění, zinkování, chromování nebo pískování.

Kontrola kvality (QC)

Máme přísné procesy kontroly kvality a abychom zajistili, že vám dodané produkty splňují vaše požadavky, provedeme následující operace.

Kontrola rozměrů
Kompletní ověření délky, rovnoběžnosti a poloh montážních otvorů souřadnicového měřicího stroje.

Kontrola ozubených kol
Použití specializovaných strojů pro kontrolu ozubení k ověření chyb profilu zubů, chyb stoupání a kumulativních chyb stoupání.

Ověření materiálu
Certifikáty surovin a zprávy o tvrdosti tepelného zpracování jsou součástí každé zásilky.

Sledovatelnost
Každá dávka je sledovatelná ke stroji a obsluze.

Proč si vybrat nás?

Vysoký standard přesnosti

Jako výrobce přesných mechanických dílů neřežeme pouze ocel; rozumíme chybám přenosu. Naše zkušenosti s řízením vůle na obloukové-sekundy se promítají do vynikající přesnosti stojanu.

Kapacita pro měřítko

Od jediného prototypu na našem WEDM až po hromadnou výrobu na našich CNC centrech zpracováváme zakázky všech velikostí.

Cenově-efektivní přizpůsobení

Kombinací našeho vlastního-odlévání a obrábění snižujeme vrstvy dodavatelského řetězce a nabízíme vám lepší ceny u velkých nestandardních stojanů-.

Malá dávka minimální objednávky

Naše minimální objednací množství je 5 kusů, což může snížit vaše náklady na výzkum a vývoj pokusů a chyb a tlak na zásoby.

Aplikace

Naše ozubené hřebeny na míru pohánějí průmyslová odvětví, která vyžadují spolehlivost.

CNC obráběcí stroje

Portálové frézky, Laserové řezací stroje (Dlouhé osy).

Automatizace a robotika

Lineární dráhy 7. osy pro ramena robota, Automatické příhradové manipulátory.

Přesné přístroje

Laboratorní polohovací stupně, Optické nastavovací mechanismy.

Specializované stroje

Automatické posuvné brány, stavební výtahy a vlastní manipulační systémy.

FAQ

Otázka: Jaká je maximální délka, kterou můžete vyrobit v jednom kuse?

Odpověď: U přesně frézovaných ocelových stojanů je naše maximální délka přibližně . 2000 mm. U litinových integrovaných regálů můžeme jít až na 3800 mm. Větších délek lze dosáhnout montáží více segmentů od-do{5}}konců.

Otázka: Můžete obrábět stojany na základě mého 3D CAD souboru?

A: Ano. Přijímáme soubory STEP, IGES, X_T a DXF/DWG. Máme kancelář DFM (Design for Manufacturing).

Otázka: Dodáváte odpovídající pastorek?

A: Ano. Jako výrobce přesných mechanických dílů je zakázková výroba ozubených kol jednou z našich hlavních činností. důrazně doporučujeme pořídit si pastorek od nás, abyste zajistili přizpůsobené tolerance a optimální výkon.

Otázka: Jaká je vaše standardní dodací lhůta pro vlastní regály?

Odpověď: Prototypování obvykle trvá 1-2 týdny. Dávková výroba obvykle trvá 3-4 týdny v závislosti na složitosti a požadavcích na tepelné zpracování.

Otázka: Dokážete dosáhnout přesnosti DIN 5 nebo DIN 6?

A: Ano. DIN 6 dosahujeme pomocí vysoce přesného CNC frézování-. DIN 5 lze dosáhnout dodatečnými procesy broušení nebo drátovým EDM pro kratší délky.
