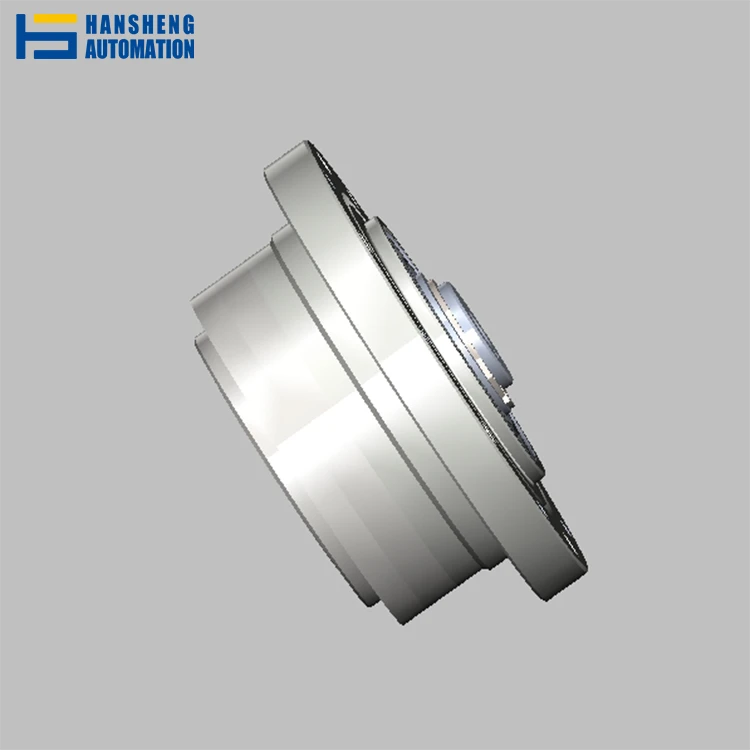

Harmonické omezovače rychlosti

Harmonické redukce Hansheng Automation jsou skutečně výjimečné. Po celá desetiletí jsme se spoléhali na přesnost převodů 5. stupně ISO/DIN/GB jako náš základní kámen. S využitím špičkového vybavení, jako jsou škrabky na ozubení Kashifuji, garantujeme standardní vůli menší nebo rovnou 10 obloukovým sekundám pro tyto harmonické reduktory rychlosti, přičemž vlastní verze dosahují méně než nebo rovné 5 obloukovým sekundám. Nabízíme také vačkové indexery, duté otočné stoly a planetové redukce. Náš tým zkušených inženýrů dohlíží na každý krok procesu, od hromadné výroby až po přizpůsobení na míru. Tím je zajištěno, že se každý reduktor stane spolehlivým jádrem vašeho špičkového-zařízení a bude poskytovat vysoký výkon, který splní vaše požadavky na přesnost!

Potřebujete-li větší velikost, obraťte se na naše prodejce. Můžeme poskytnout přizpůsobená řešení a modely, které dokonale splňují vaše různé pracovní podmínky.

Pokročilá mechanická zařízení používaná pro přesné řízení pohybu a efektivní přenos síly, Harmonic Speed ​​Reducers-také známé jako Harmonic Drives nebo Strain Wave Gears-, mají tyto díly díky své malé konstrukci, lehké konstrukci a velké přesnosti velmi ceněné v robotice, letadlech, lékařské technice a automatizaci.

jaké jsou klíčové součásti harmonických omezovačů rychlosti?

Obvykle se skládá ze tří hlavních součástí, jako harmonický reduktor rychlosti

Generátor vln: Poháněný pohyb přichází prostřednictvím pružného ložiska eliptického{0}} tvaru známého jako generátor vln. Při otáčení deformuje okolní ohebný splajn, takže lze s kruhovým splajnem interagovat.

Flex Spline: Na tomto tenkém, flexibilním kroužku je spousta vnějších zubů. Bezpečně se obepíná kolem generátoru vln a jeho přizpůsobivost mu umožňuje přenášet pohyb postupným zapojením kruhové drážky.

Kruhová drážka: Ve srovnání s flex drážkou je kruhová drážka tuhý prstenec s vnitřními zuby s poněkud větším počtem zubů. Na tomto rozdílu zubů závisí dosažení snížení rychlosti.

Jak to funguje?

Harmonické reduktory rychlosti běží na konceptu převodu s tahovou vlnou. Generátor vln deformuje ohybnou drážku do elipsovitého tvaru, čímž částečně zabírá její zuby s kruhovou drážkou ve dvou protilehlých místech. Záběrové body se pohybují, aby zajistily pohyb, když se generátor vln otáčí. Vysoký převodový poměr je způsoben změnou počtu zubů flex drážky od kruhové drážky. Každá úplná rotace generátoru vln posune flex drážku pouze o dva zuby, čímž dojde ke zmenšení 1:100, pokud má kruhová drážka 202 zubů a flex drážka má 200 zubů.

výhod

Harmonické reduktory rychlosti mají některé speciální výhody:

Vysoké redukční poměry: Jeden stupeň může být účinný a malý, protože může výrazně zpomalit rychlost.

Zero Backlash: Harmonické pohony produkují přesný a plynulý pohyb, když je mezi převody malá vůle.

Kompaktní a lehké: Jsou ideální pro použití, kde je velmi důležitá hmotnost a prostor.

Vysoká kapacita točivého momentu: I když jsou malé co do rozsahu, dokážou zvládnout značné zatížení točivým momentem.

Pole vyžadující přesnost a spolehlivost absolutně závisí na harmonických reduktorech rychlosti.

Roboti:Aplikuje se plynulými a přesnými pohyby v kloubech robota.

Aerospace nalezený vsystémy řízení letu a satelitní mechanika.

Zdravotnické prostředky jsou velmi zásadnízobrazovací systémy a chirurgické roboty.

Aplikováno vpick-and-place systémy, pohony dopravníků,a další průmyslové zařízení je automatizace.
